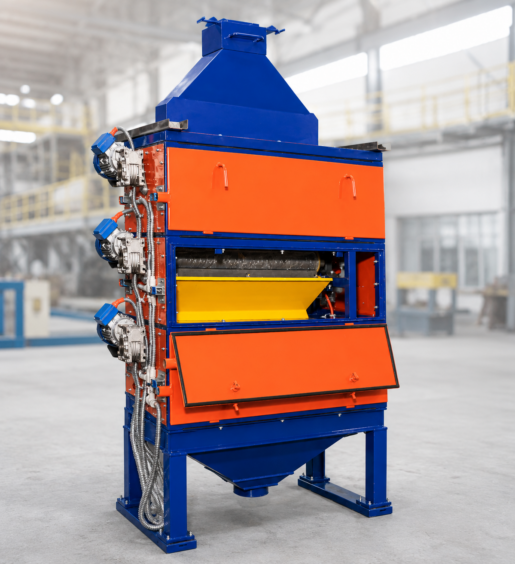

Роликовий
магнітний
сепаратор
РСТ
Високоінтенсивна суха
доочистка зернистих матеріалів
від слабомагнітних включень
Призначення обладнання
Високоградієнтний роликовий магнітний сепаратор «Туркенич» на магнітах Nd-Fe-B призначений для високоінтенсивної сухої очистки зернистих матеріалів від слабомагнітних включень.
Область застосування
Циркон
Доочистка цирконових продуктів від слабомагнітних включень.
Надчистий кварц
Суха магнітна доочистка зернистого кварцового матеріалу.
Скляні кварцові піски
Зниження вмісту залізовмісних і забарвлюючих домішок.
Рутил
Видалення слабомагнітних домішок після підготовки матеріалу.
Воластоніт
Очищення зернистого мінерального продукту від небажаних включень.
Польовий шпат
Підвищення якості польовошпатового продукту перед подальшим використанням.
Будова і принцип дії сепаратора
Сепаратор має модульну конструкцію. Обладнання складається зі скальпуючого модуля барабанного магнітного сепаратора і розташованих нижче одного або кількох модулів магнітних роликів. Матеріал, що збагачується, подається на відкриту робочу поверхню магнітного ролика сепаратора. Сепарація здійснюється безпосередньо на поверхні ролика, де створюється сильне магнітне поле.
Магнітний продукт з робочої поверхні ролика знімається електричним способом.
На роликових модулях відбувається видалення з матеріалу слабомагнітних зерен. Залежно від властивостей матеріалу і вимог до якості концентрату індукція на поверхні роликів може змінюватися від 1,4 Тл до 2,0 Тл.
Технічні параметри роликового сепаратора РСТ
Магнітна система магніти Nd-Fe-B
Розмір сепарованого матеріалу, мм 2-0,063
Вологість сепарованого матеріалу, не більше, % 0,5
Кількість ярусів сепарації 2-3
Максимальна температура матеріалу, що збагачується, °C 140
Продуктивність за вихідним живленням, т/год до 4*
Електроживлення | трифазне, В 380
Максимальна споживана електрична потужність, кВт не більше 3
Довжина робочої зони ролика, мм, 1000; 1500
Кількість продуктів поділу 2
Напруженість магнітного поля на робочій поверхні ролика, Тл 2,0 ± 5%
Габаритні розміри, Д×Ш×В, м 2,53 × 1,92 × 2,6
Строк служби, років 15
Загальна маса сепаратора, кг 700
* Продуктивність за вихідним живленням залежить від властивостей матеріалу, що збагачується, і вимог до концентрату.
Переваги використання
Низькі витрати на обслуговування
Стабільні технологічні показники
Низьке споживання електроенергії
Високоінтенсивна очистка зернистих матеріалів
Можливість стадіальної магнітної доочистки
Модульна конструкція
Застосування магнітів Nd-Fe-B
Продукти розділення на РСТ
Під час роботи роликового магнітного сепаратора з немагнітного матеріалу
вилучаються слабомагнітні включення та мінерали.
Фото продуктів розділення показують характер вилучення слабомагнітних компонентів і якість отриманих фракцій.
Кварц – польовошпатовий матеріал

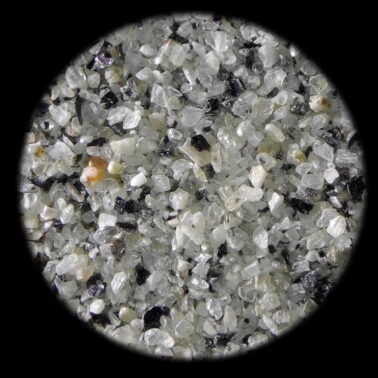

Вихідний матеріал

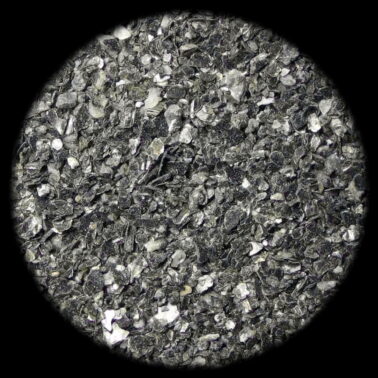

Магнітний продукт

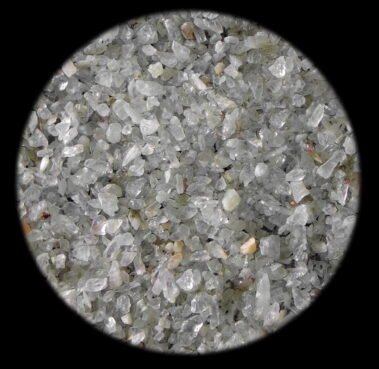

Немагнітний продукт
Приклади використання
Кварцові піски
Очистка кварцового піску від слабомагнітних залізовмісних і забарвлюючих домішок.
Пегматит
Видалення слабомагнітних домішок після підготовки матеріалу і виділення робочого класу крупності.
Цирконові продукти
Доведення концентратів і видалення небажаних мінералів.
Рутил
Розділення матеріалу за магнітними властивостями і підвищення якості мінерального продукту.
Потрібно перевірити вашу сировину на збагачуваність?
