Магнитные сепараторы барабанного типа – «ПБС» с магнитной системой на постоянных магнитах Nd-Fe-B
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Магнитный сепаратор барабанного типа ПБС предназначен для сухого разделения исходной руды на магнитный и немагнитный продукты.
- Очистка от включений с повышенной магнитной восприимчивостью различных материалов: кварцевые пески, пегматит, глауконит, циркон и другие;
- Обогащение руд с повышенной магнитной восприимчивостью: минеральные пески, марганцевые, гранатовые и другие руды;
 |
 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Обогащаемый Материал подаётся на обечайку барабана, вращающуюся вокруг неподвижной магнитной системы, создающей мощное магнитное поле в рабочей зоне сепаратора. Находящиеся в потоке материала магнитовосприимчивые включения под воздействием магнитного поля притягиваются к магнитной системе и удерживаются на поверхности обечайки. Сброс удерживаемых включений происходит при их перемещении за пределы области магнитного поля.

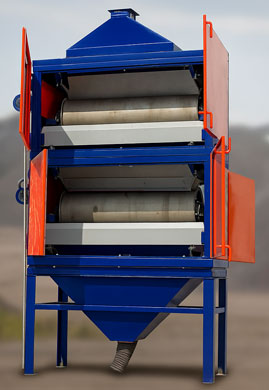

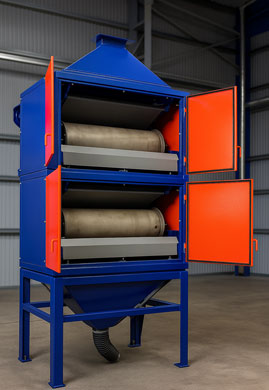

Магнитный сепаратор барабанного типа – «ПБС» изготавливается в одноярусном, двухъярусном и трёхъярусном исполнении.
| Количество приемов сепарации (барабанов) | 2 |
| Тип магнитов магнитной системы | Nd-Fe-B |
| Индукция на рабочей поверхности обечайки, Тл. | 0,5-0,6 |
| Длина рабочей зоны мм. | 1000 |
| Диаметр барабана мм. | 300 |
| Частота вращения барабана об.мин | 40 – 120 |
| Размер частиц обогащаемого материала, мм. | 0,045 – 3,0 |
| Производительность по исходному питанию, т/ч | до 8 |
| Номинальное напряжение цепи управления, В | 380/220 |
| Питающее напряжение трехфазное, 50 Гц, В | 380 |
| Степень защиты оболочки по ГОСТ 14254-80 | IP 44 |
| Вид климатического исполнения по ГОСТ 15150-69 | У3 |
| Номинальная мощность привода барабана, кВт | 1,5 |
| Суммарная макс. потребляемая мощность, кВт | 3 |
| Общий вес сепаратора не более, кг | 800 |
